GH4090高温合金

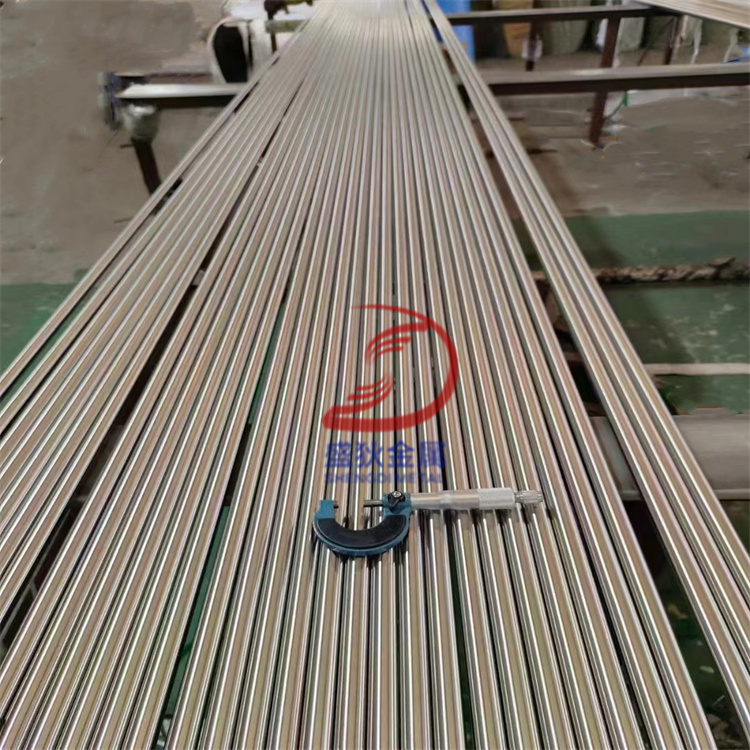

产品形式：钢棒、钢板、钢管、钢带、丝材、轴套、法兰、锻件、 环、 等！

专业生产GH90高温合金板、棒，管，GH90弹簧丝

中国牌号：GH90【GH4090】

英国牌号：Nimonic90

一、GH90概述

GH90为时效强化型镍基变形高温合金，含有较高量的钴及多种强化元素。该合金在815～870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀性、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。主要供应热轧和冷拉棒材、冷轧板材、带材及冷拉丝材。用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。

1.1 GH90材料牌号 GH90。

1.2 GH90相近牌号 Nimonic90(英国)。

1.3 GH90材料的技术标准

1.4 GH90化学成分 见表1-1。

表1-1%

C：≤0.13

Cr：18.0～21.0

Ni: 余量

Co: 15.0～21.0

Al: 1.0～2.0

Ti: 2.0～3.0

Mn: 0.4

Si: 0.8

P：0.020

S: 0.015

Ag: 0.0005

Pb: 0.0020

Bi: 0.0001

B: 0.020

Cu: 0.2

Fe: 1.5

Zr: 0.15

注：丝材规定ω(pb)≤0.0010%。

1.5 GH90热处理制度

1.5.1 GH90冷拉棒材：1080℃±10℃,保温时间见表1-2，空冷或水冷+750℃±10℃,4h,空冷。

1.5.2 GH90薄板和带材（软态）：软化处理1100～1150℃，1～10min，适当介质中冷却＋750℃±10℃,4h,空冷。

1.5.3 GH90薄板和带材（硬态）：700～725℃,4h,空冷。

1.5.4 GH90弹簧用冷拉丝材：600℃±10℃，16h，空冷或650℃±10℃，4h，空冷。

1.5.5 GH90冷拉和固溶处理的弹簧丝材：1080℃±10℃,8h,空冷＋700～750℃，4h，空冷。

1.6 GH90品种规格与供应状态 供应直径或内切圆直径不大于25mm的冷拉棒材或冷拉六角棒材；厚度不大于4mm的冷轧薄板和厚度不大于0.8mm的冷轧带材；直径不大于8mm的弹簧用冷拉丝材。冷拉棒材的供应状态按用途分为：镦锻用棒以冷拉磨光状态交货（当需方需求以固溶状态交货时，应在合同中注明）；机加工用棒材经固溶并除氧化皮状态交货。冷轧薄板和带材（软态）经软化处理、碱酸洗、切边后交货；冷轧薄板和带材（硬态）以冷轧、切边后交货。弹簧用丝材以冷拉状态或冷拉后固溶处理状态交货。

1.7 GH90熔炼与铸造工艺 合金采用下列四种工艺之一进行熔炼：(1)感应熔炼加电渣重熔；(2)真空感应熔炼加电渣重熔；(3)真空感应熔炼加真空电弧重熔；(4)真空感应熔炼。

1.8 GH90应用概况与特殊要求 该合金在发动机上用作高温弹簧元件、高温紧固件、燃烧室

卡圈、止动销等零部件。在国外还用作涡轮工作叶片、涡轮盘等零部件。

二、GH90物理及化学性能

2.1 GH90热性能

2.1.1 GH90熔化温度范围 熔点1400℃。

 2.2 GH90密度 ρ=8.20g/cm3。

2.3 GH90电性能

2.4 GH90磁性能 合金无磁性。

2.5 GH90化学性能 合金在1040℃以下具有良好的抗氧化性和耐腐蚀性能；在1040℃以上时易产生晶间氧化。

三、GH90力学性能

3.1 GH90技术标准规定的性能

注：固溶状态供应的棒材，力学性能试样只进行时效处理。

注：持久试验的试样热处理制度：供应状态＋1080℃±10℃,8h,空冷＋700℃±10℃,16h,空冷。

                                拉伸性能

技术标准             θ/℃       σb/MPa         σP0.2/MPa

WS9 7086-1996     室温       1390～1620    ≥1030

注：进行持久试验的坯料热处理制度：1080℃±10℃,8h,空冷＋700℃±10℃,16h,空冷。

3.1.5 GH90生产检验数据

四、GH90组织结构

五、

                                                 650℃拉伸性能

技术标准             冶炼工艺        σb/MPa        σP0.2/MPa    δ50mm/%

WS9 7016-1996   真空感应加电渣     975            670             24

六、

七、4.1 GH90相变温度

八、

九、4.2 GH90时间-温度-组织转变曲线

十、

十一、4.3 GH90合金组织结构 合金的主要强化相是γ′-Ni3(Al、Ti)，在晶内以大小不同的方形颗粒状析出，在晶界上也可见到这种形状的γ′相。碳化物在晶界上呈不连续的链状析出[2]。

十二、

十三、五、GH90工艺性能与要求

十四、

十五、5.1 GH90成形性能 合金在锻造时易产生内裂，不允许重锤打击，不允许低温倒棱。钢锭装炉温度不高于700℃，最终加热温度1150℃±10℃，开锻温度不低于1060℃，终锻温度不低于950℃。轧制加热温度1160℃，终轧温度不低于950℃。冷拔材在最终中间退火后应进行8%～12%的冷变形。

十六、

十七、5.2 GH90焊接性能 合金在固溶状态可进行惰性气体保护钨极电弧焊及闪光对焊。

十八、

十九、5.3 GH90零件热处理工艺 零件的热处理工艺按相应的材料技术标准的热处理制度进行。

二十、

二十一、5.4 GH90表面处理工艺

二十二、

二十三、5.5 GH90切削加工与磨削性能 GH90在固溶处理状态有良好的机械加工性能，在时效处理后使用坚硬刀具按规定进刀量慢速加工
